EX-godkända lampor

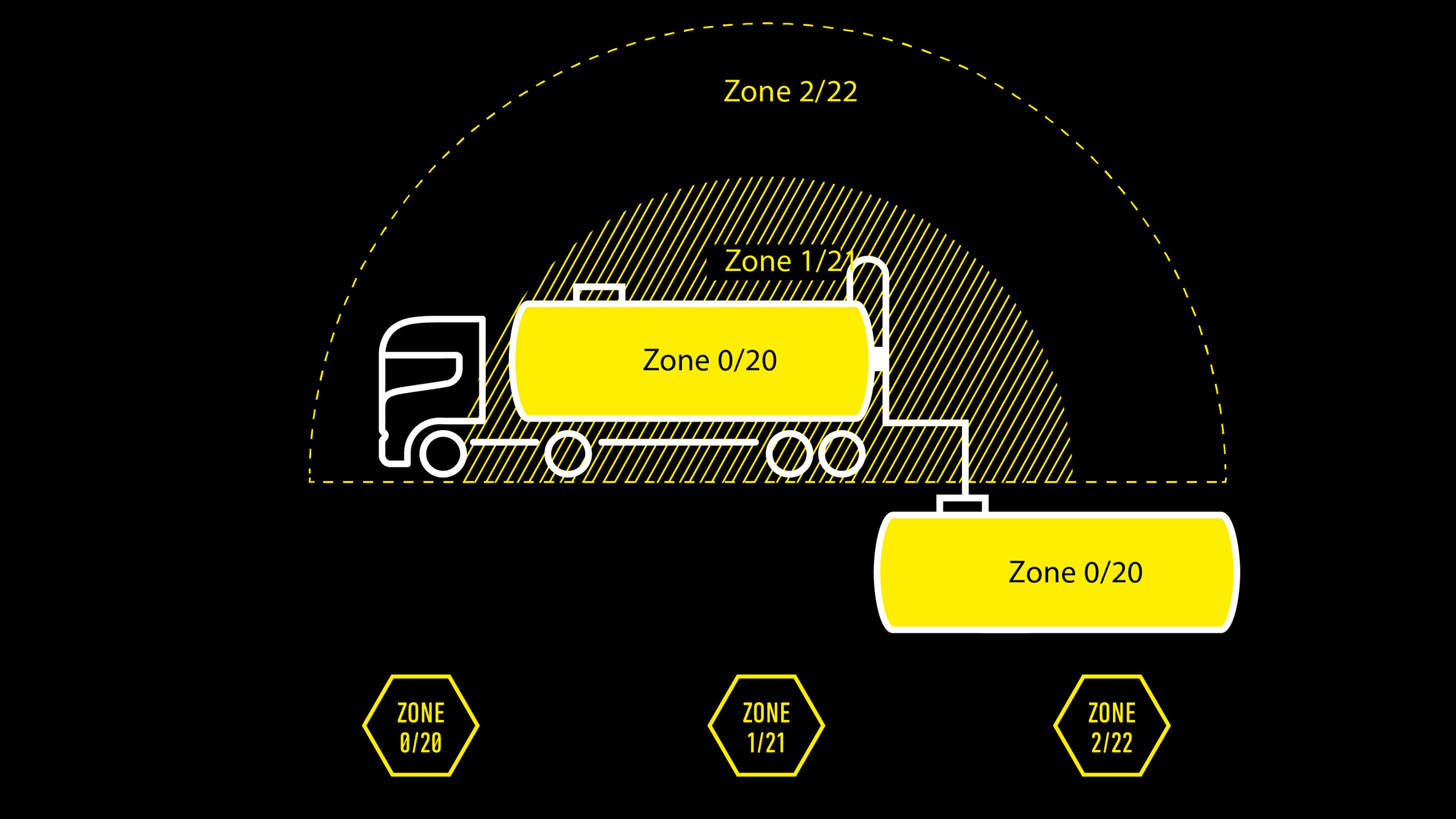

Klassificering av zoner

När vi skriver om en zon 0/20, kan vi dela upp klassificeringen i det första talet före snedstrecket och det andra talet efter snedstrecket. Det första talet handlar om vilken skyddsnivå produkten tål i områden som är exponerade för gas. Det andra talet handlar om vad produkten tål i områden som är exponerade för damm. Det betyder att en ficklampa kan ha en 0/22-klassificering eller en 2/20-klassificering. Även om det är vanligast att dammskyddet och gasskyddet har en viss grad av harmoni.

Gaser

Zon 0

Utsläpp sker oavbrutet eller under långa perioder. Över 1000 timmar per år. Ex ia och utrustning speciellt godkänd för zon 0.

Zon 1

Utsläpp kan förväntas vid normal drift. Primärt utsläpp. Tillfälligt under normal drift. Från 10 till 1000 timmar per år. Ex ib, d, e, o, p, q, s, m och utrustning för zon 0.

Zon 2

Utsläpp förväntas inte vid normal drift. Sekundärt utsläpp. Undantagsvis och under korta perioder på grund av olycka, men inte under normal drift. 0-10 timmar per år. Ex ic, n, utrustning med tillverkardeklaration och utrustning för zon 0 och 1.

Damm

Zon 20

Moln av antändbart damm som är kontinuerligt, under långa perioder eller ofta förekommande.

Zon 21

Moln av antändbart damm som kan förekomma under normal drift ibland.

Zon 22

Moln av antändbart damm är osannolikt att förekomma under normal drift, men kommer endast att förekomma under korta perioder om det skulle inträffa.

Ledlenser har utvecklat lampor som uppfyller alla krav i ATEX-direktivet.

Dessa lampor finns i serierna EX och iL. De är designade och utvecklade specifikt för miljöer med explosiva gaser, damm eller ånga. Lamporna är klassificerade i de högsta grupperna, IIC och IIIC. De ATEX-certifierade lamporna har maximal skyddsnivå mot damm och vatten, med klassificeringarna IP66 och IP68. De är också byggda för att förhindra gnistor som kan orsaka explosioner. EX-serien är designad för olika EX-miljöer, inklusive zon 0, 1, 20 och 21. iL-serien är designad för zon 2/22.

Regler som omfattar ATEX regleras i följande EU-förordningar:

ATEX-direktivet 2014/34/EU täcker utrustning och skyddssystem avsedda för användning i explosionsfarliga miljöer. Direktivet definierar de viktigaste hälso- och säkerhetskraven samt förfaranden för bedömning av överensstämmelse som ska tillämpas innan produkter marknadsförs inom EU. Det är anpassat till den nya lagstiftningsramen och har gällt sedan den 20 april 2016.

Klassificering av brännbarhet efter egenskaperna hos explosiva ämnen

Vid val av rätt EX-produkt är det också viktigt att överväga vilka explosiva ämnen produkten blir exponerad för. Varma ytor eller gnistor kan lätt orsaka antändning. Därför differentieras ämnena efter deras tillhörighet till en viss gas- eller dammgrupp samt efter antändningstemperatur.

Lampor måste passa till grupperna och antändningstemperaturerna, oavsett zonklassificering. Gaser klassificeras i gasgrupperna IIA, IIB eller IIC. Grupp IIC-gaser antänds lättast av elektriska gnistor och kräver därför de strängaste kraven. Därför kan endast lampor godkända för grupp IIC användas i samband med IIC-gaser. Dock är lampor godkända för IIC-gaser också tillåtna i atmosfärer med IIA- eller IIB-gaser. Med en lampa godkänd för IIC-gaser är du därför skyddad mot alla gasgrupper.

Till sist måste lampans temperaturklassificering beaktas. Gasatmosfär delas in i temperaturklasser T1 (hög temperatur) till T6 (låg temperatur). För damm anges maximal yttemperatur direkt, t.ex. T135°C¹. Om produkten kan vara täckt av ett dammlager anges detta också, t.ex. i form T200135°C för dammlager upp till 200 mm tjocka.

¹Det bör nämnas att denna information inte nödvändigtvis hänvisar till berörbara ytor och normal drift, utan kan också gälla interna komponenter eller felfall. Normalt ligger berörbara delar långt under den angivna temperaturen.

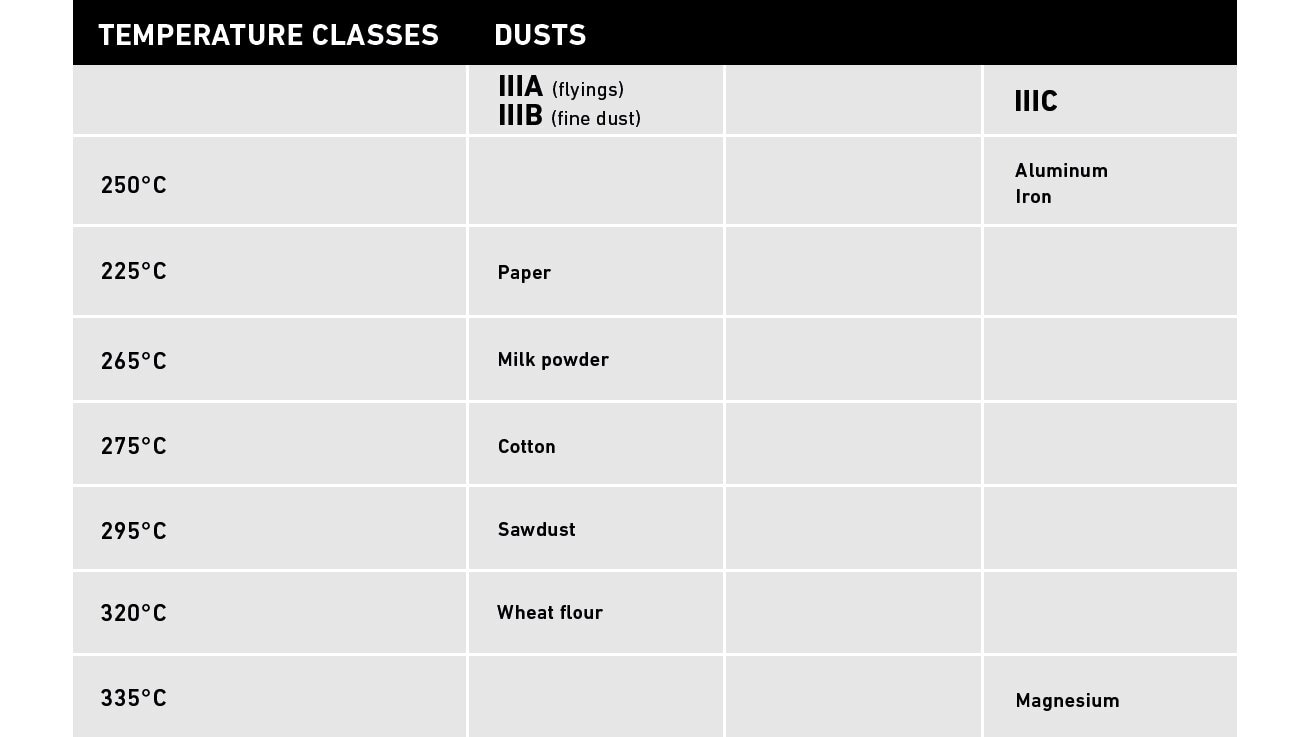

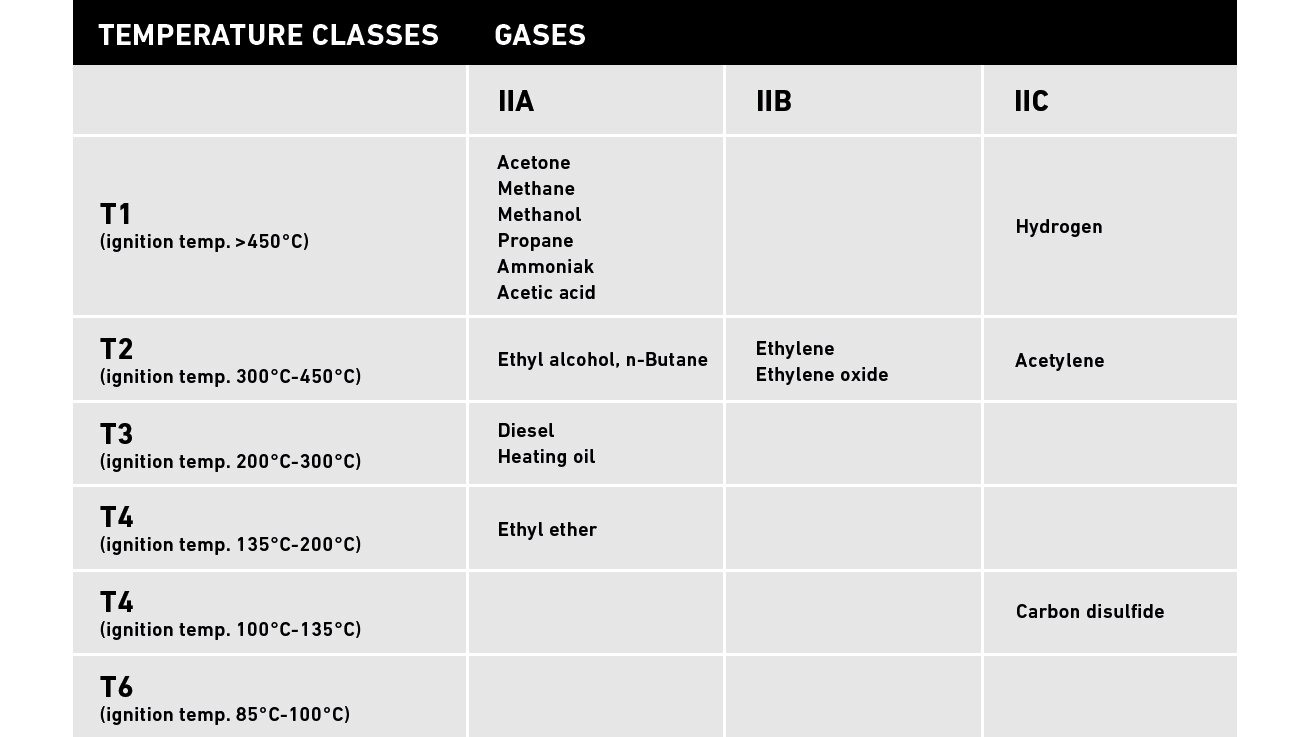

Tabellen visar fördelningen av olika ämnen till gas- och dammgrupper och temperaturer:

Vårt sortiment av explosionssäkra ficklampor och pannlampor är extremt mångsidigt och lämpat för en rad olika användningsområden.

Med EX4 och iL4 får du två extremt kompakta följeslagare för alla situationer där du behöver en ljuskälla för sporadiska aktiviteter (t.ex. läsa av skärmar, söka i mörka hörn). Dessa lampor är inte klumpiga och kan enkelt få plats i vilken ficka som helst. EX4 uppfyller ännu strängare Ex-krav än iL4.



EX7, EX7R, iL7 och iL7R-modellerna är ficklampor för användare som behöver starkt, anpassat arbetsljus. Det patenterade³ fokuseringssystemet (Advanced Focus System) garanterar den berömda Ledlenser-ljuskvaliteten – som är helt unik bland explosionssäkra lampor. Du kan växla mellan fokuserat spotljus eller jämnt arbetsljus på några sekunder. Dessa är perfekta för att lysa upp en stor tank, till exempel, eller genomföra en säkerhetsinspektion på ett flygplan samtidigt som du belyser avlägsna platser.



EX7 (batteridriven) och EX7R (uppladdningsbar) erbjuder särskilt hög explosionsskydd för ett brett spektrum av användningsområden med strikta krav.



iL7 (batteridriven) och iL7R (uppladdningsbar) ger högre ljusstyrka med något lägre EX-skydd och är idealiska som högintensiva, robusta lampor för vardagsarbete samtidigt som de uppfyller relevanta kriterier för arbetssäkerhet.



Med EXH8, EXH8R, iLH8 och iLH8R pannlamporna erbjuder vi samma funktionalitet som med ficklamporna, men med olika modeller anpassade för olika användningsområden där båda händerna måste vara fria för arbete. EXH8- och EXH8R-modellerna är designade för att möta de strängaste kraven på explosionsskydd, medan iLH8 och iLH8R erbjuder starkare ljusstyrka.



EXEMPEL PÅ ANVÄNDNINGSOMRÅDEN

• Olje- och gasplattformar

• Gas-, olje- och kolkraftverk

• Kemiska parker

• Lagringsanläggningar för olja och gas

• Bensinstationer och tankbilar

• Avlopps- och reningsverk

• Måleriverkstäder och bilverkstäder

• Farmaceutiska anläggningar

• Livsmedelsproduktion

• Destillerier

• Sågverk

• och mycket mer
